Dasar penghasil/pembangkit tegangan listrik

    Sebuah pompa dan pipa yang diperlukan dalam sirkuit air. Pompa memaksa air ke pipa. Tekanan harus tetap ada, untuk air dipaksa/ ditekan sepanjang pipa.


   Contoh dari sistem seperti ini adalah instalasi pemanas hotwater . Air selalu dipompa Dalam arah yang sama oleh pompa.

  Jika kita membandingkan tekanan air atau sirkuit air ke salah satu listrik tercatat bahwa kesamaan tertentu ada antara dua hal ini yaitu sama sama menggunakan prinsip tekanan. Tekanan ada karena ada perbedaan antara kedua sisi.
    Sebuah baterai adalah contoh yang baik dari situasi ini.
Pada dasarnya ada beberapa metode menghasilkan tegangan listrik :
Dasar penghasil/pembangkit tegangan listrik
  1. Pembangkit/penghasil tegangan dengan induksi,
  2. Pembangkit/penghasil tegangan dengan proses elektro-kimia,
  3. Pembangkit/penghasil tegangan oleh panas,
  4. Pembangkit/penghasil tegangan oleh cahaya,
  5. Pembangkit/penghasil tegangan oleh deformasi kristal ( piezo listrik )
Dasar penghasil/pembangkit tegangan listrik
Jenis jenis yang sangat berbeda hesil dari perkembangan dari generasi ke generasi namun semua didasarkan pada prinsip yang sama.




1 . Pembangkit/penghasil tegangan dengan induksi

 Jika konduktor digerakkan di dalam sebuah medan magnet, maka muncul reaksi diantara keduanya yang di sebut sebagai tegangan altemating diinduksi. Metode ini menghasilkan tegangan yang menggunakan magnet  dan dikenal sebagai induksi ( tegangan induksi ).
 Jenis pembangkit tegangan ditemukan dalam generator mobil atau pembangkit pembangkit listrik alternator dan dinamo sepeda.
Dasar penghasil/pembangkit tegangan listrik

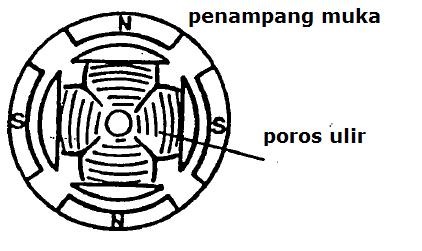

   Langkah kerja sebuah dari dinamo sepeda

 Dinamo terdiri dari stator (yang dilengkapi dengan magnet) dan rotor. Sebuah tegangan diinduksi ketika rotor berputar. Sebuah kecepatan tinggi dari hasil rotasi dalam fluks kecepatan tinggi, tegangan umumnya sekitar 6 V.

Dasar penghasil/pembangkit tegangan listrikDasar penghasil/pembangkit tegangan listrik






2. Pembangkit/penghasil tegangan dengan elektrolisis

   Jika dua piring yang terbuat dari bahan yang berbeda, seperti seng (elektroda negatif) dan tembaga (elektroda positif), direndam dalam cairan seperti garam ( larutan garam), akan terjadi reaksi di antara keduanya yang di kenal dengan sebutan reaksi electolyte.
  Ketika pelat tenggelam dalam elektrolite maka logam dibebankan dan tegangan listrik yang dihasilkan. Jenis penghasil tegangan ini juga di sebut dengan sel volta atau galvanis.
    Contohnya adalah baterai mobil dan baterai senter.
Sebuah tegangan langsung diperoleh dari dua konduktor yang berbeda dalam elektrolit.
   Ketika beban terhubung, sirkuit tertutup melalui cairan konduktif. Elektron mengalir di jalur arus luar dari kutub negatif (kelebihan etectrons) dari kutub positif (kekurangan elektron). Tingkat tegangan tergantung pada bahan elektroda yang di pakai.

3. Pembangkit/penghasil tegangan oleh panas

Dasar penghasil/pembangkit tegangan listrik
  Jika tembaga dan kawat constantan terhubung pada salah satu ujungnya, tegangan langsung diproduksi ketika mereka dipanaskan. Tegangan dalam kisaran millivott (mV).
 Jenis generator tegangan dikenal sebagai termokopel. Dalam prakteknya termokopel yang digunakan untuk pengukuran suhu dalam tungku industri.

Beberapa nilai suhu termokopel

Kombinasi bahan            Thermocouple tegangan(mV/373K)     Batas suhu

Tembaga – Constantan                           4,1                          773K(500C)
Iron – Constantan                                  5,6                          973K(700C)
Nikel-Chrome-nicket                               4,1                         1173K(900C)
Nikel-Platinum                                       0,9                          573K(300C)

Thermos (Yunani): warm

4. Pembangkit/penghasil tegangan oleh cahaya

Dasar penghasil/pembangkit tegangan listrik
    Jika elektron yang dipancarkan cahaya atau x-rays menimpa pada bahan-bahan tertentu, Dinamakan reaksi sel fotoelectric didasarkan pada efek photovoltaic. Lampu yang bekerja pada elemen fotolistrik menghasilkan tegangan langsung.
    Sebuah aplikasi praktis dari unsur-unsur fotoelectric dengan yang kita kenal dalam meters. Banyak juga digunakan untuk pemantauan elektronik atau sensing. Ini telah digunakan untuk persediaan tenaga listrik/power dari satelit di angkasa untuk waktu yang lama.

5. Pembangkit/penghasil tegangan dengan kristal-deformasi (piezoelektrik)

Dasar penghasil/pembangkit tegangan listrik
 Jika kristal dikenakan ketegangan atau tekanan, akan membuat perbedaan muatan listrik yang dihasilkan antara permukaan kristal tertentu. Perbedaan potensial dapat dibuat tersedia pada permukaan konduktif.
 Tegangan altemating dihasilkan dengan memvariasikan tekanan atau ketegangan.
Aplikasi praktis:
Kristal mikrofon, kristal pick-up untuk pemutar piringan hitam.
Seperti telah disebutkan, tegangan ditentukan dalam volt.
Untuk tegangan tinggi, unit yang digunakan adalah kilovolt yang
lkV        : 1 kilovolt
Unit untuk tegangan yang sangat rendah adalah:
1mV       : 1 millivolt
1 kV       :1000V
1 kV       : 103V
1 mV      : 0.001 V
    Tegangan atau ketegangan listrik diukur dengan menggunakan voltmeter. Voltmeter selalu terhubung secara paralel dengan pasokan atau beban. Ketika mengukur tegangan langsung mengarah harus terhubung dengan polaritas yang tepat.
